Как устроена система управления освещением DALI
DALI часто воспринимают как один протокол или одну линию связи. Но на реальном объекте это не просто «провод между устройствами». Система управления освещением DALI — это набор компонентов, которые работают в общей логике: принимают команды, управляют светом, запускают сценарии, передают данные и помогают обслуживать объект после запуска.
Хорошо спроектированная DALI-система делает освещение понятным и гибким. Светильники можно объединять в группы, настраивать сценарии, регулировать яркость, подключать кнопки и датчики, а при необходимости — диагностировать состояние шины DALI.
В этой статье разберём, из каких устройств состоит система управления освещением DALI и какую роль выполняет каждый элемент.

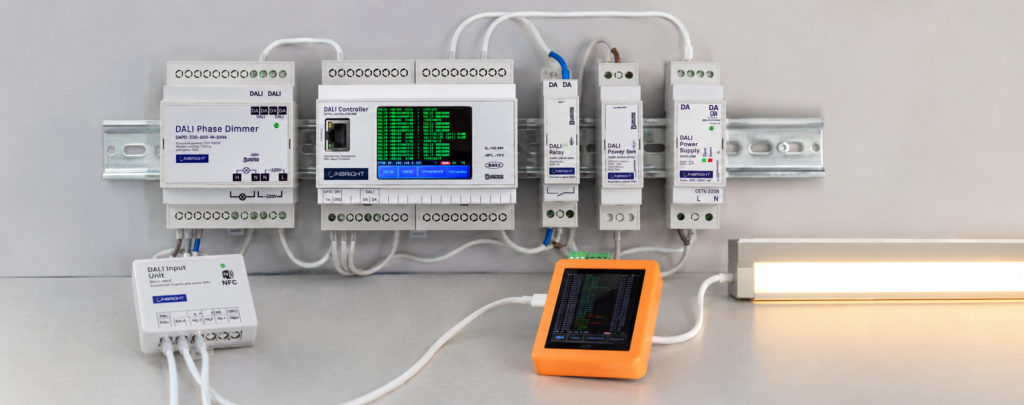

Что входит в систему управления освещением DALI
Система управления освещением DALI обычно включает несколько типов устройств. Их состав зависит от задачи объекта: где-то достаточно контроллера, диммеров и кнопок, а где-то нужны реле, датчики, панели управления, расширители шины, источники питания и оборудование для диагностики.
В базовую архитектуру DALI-системы могут входить:
— DALI контроллер;
— DALI диммеры;
— DALI реле;
— светодиодные драйверы DALI;
— источники питания шины DALI;
— кнопочные модули и модули сухих контактов DALI;
— управляющие панели DALI;
— датчики движения, присутствия и освещённости;
— расширители шины DALI;
— DALI USB для настройки и диагностики.
Главное здесь — не просто наличие отдельных устройств, а правильная логика их совместной работы. DALI становится эффективным тогда, когда система заранее продумана под реальные сценарии объекта.

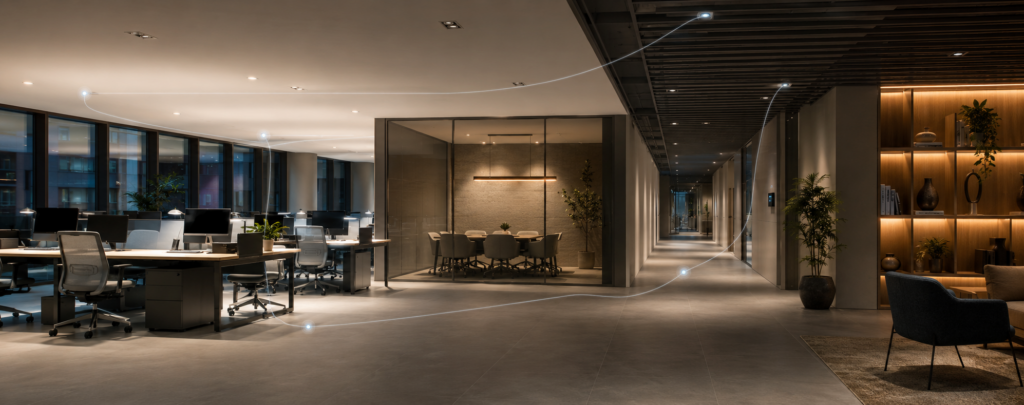

Как работает шина DALI в системе управления освещением
Шина DALI связывает устройства между собой и позволяет им обмениваться командами и данными. По этой линии передаются сигналы управления: включение, выключение, изменение яркости, запуск сценария, обращение к группе или отдельному адресу.
В отличие от простого выключателя, DALI работает адресно. Это значит, что система может обращаться не только ко всей линии сразу, но и к конкретному устройству или группе устройств.
Например, в офисе можно отдельно управлять светильниками у окон, рабочей зоной, переговорной, коридором и дежурным освещением. В гостинице — номерами, холлами, коридорами и общественными зонами. В жилом комплексе — входными группами, паркингом, лифтовыми холлами и архитектурной подсветкой.
Адресация устройств DALI
Адресация — одна из ключевых возможностей DALI. Устройство получает адрес, после чего его можно настроить, проверить и включить в нужную группу или сценарий.
Это удобно при пусконаладке и особенно важно при дальнейшей эксплуатации. Если на объекте меняется планировка или логика использования помещений, систему можно перенастроить без полной переделки проводки.
Группы и сценарии освещения DALI
В DALI-системе устройства можно объединять в группы. Например, отдельно выделить рабочее освещение, акцентный свет, дежурный режим, коридоры, переговорные или технические зоны.
Сценарии позволяют заранее задать поведение света: яркость, группы, последовательность включения, реакцию на кнопку, датчик или расписание. Для пользователя это выглядит просто: он выбирает нужный режим, а система сама выполняет настроенную логику.
DALI контроллер: центр логики системы управления освещением
DALI контроллер отвечает за управление системой. Он связывает устройства в единую логику, передаёт команды, запускает сценарии, управляет группами и может интегрировать освещение с другими инженерными системами.
Контроллер особенно важен на объектах, где свет должен работать не только вручную, но и по расписанию, событиям, датчикам или командам из внешней системы автоматизации.
Когда нужен DALI контроллер
DALI контроллер стоит закладывать в проект, если на объекте есть:
— несколько зон освещения;
— сценарии света;
— группы светильников;
— интеграция с диспетчеризацией или автоматизацией;
— управление по расписанию;
— датчики и панели управления;
— необходимость централизованной настройки.
Если система должна быть гибкой и развиваться вместе с объектом, контроллер становится не дополнительной опцией, а основой архитектуры.
DALI диммеры: управление яркостью и световыми сценариями
DALI диммеры нужны там, где освещение должно не просто включаться и выключаться, а плавно регулироваться по яркости.
Диммирование важно для офисов, переговорных, ресторанов, гостиниц, шоурумов, частных интерьеров и общественных пространств. Оно помогает настроить свет под разные задачи: рабочий режим, презентацию, вечерний сценарий, акцентную подсветку или дежурное освещение.
Фазовые диммеры DALI
Фазовые диммеры DALI применяются для управления совместимыми сетевыми нагрузками 230 В. Они могут использоваться с лампами накаливания, диммируемыми светодиодными лампами и другими подходящими нагрузками.
Такие устройства особенно полезны там, где нужно встроить управление яркостью в уже существующую электрическую инфраструктуру или работать с определённым типом светильников.
DALI диммеры для светодиодных лент
Для LED-лент и декоративной подсветки применяются отдельные DALI диммеры. Они позволяют управлять яркостью, а в некоторых конфигурациях — цветовой температурой или цветом.
Это востребовано в архитектурной подсветке, гостиницах, ресторанах, ритейле, частных интерьерах и объектах, где свет является частью визуального сценария пространства.
DALI реле: когда нагрузку нужно включать и выключать
Не каждую нагрузку нужно диммировать. Иногда задача проще: включить или отключить цепь по команде из DALI-системы. Для этого используют DALI реле.
DALI реле применяют для управления группами освещения и другими нагрузками, которым достаточно режима включения и выключения. Это может быть полезно для технических зон, вспомогательного освещения, контакторов, вентиляторов, приводов или других цепей управления — в зависимости от конкретной схемы объекта и характеристик устройства.
Чем DALI реле отличается от DALI диммера
Диммер регулирует яркость. Реле коммутирует нагрузку.
Если нужно плавно менять световой поток — выбирают диммер. Если нужно просто включить или отключить цепь — выбирают реле. Ошибка на этом этапе может привести к неправильному подбору оборудования, поэтому тип нагрузки важно определить до выбора устройств.
Кнопочные модули DALI и панели управления
Пользователь не должен думать о протоколах, адресах и шинах. Для него управление светом должно оставаться понятным: кнопка, панель, сценарий, датчик или привычный выключатель.
Кнопочные модули и модули сухих контактов DALI позволяют подключать обычные кнопки, выключатели без фиксации и сухие контакты к DALI-системе. Нажатие на кнопку преобразуется в команду: включить группу, изменить яркость, запустить сценарий или управлять отдельным адресом.
Панели управления DALI используют там, где нужна более наглядная работа со сценариями и зонами: в переговорных, гостиничных номерах, шоурумах, кабинетах, общественных пространствах и премиальных интерьерах.
Датчики DALI: автоматическое управление освещением
Датчики делают систему управления освещением более самостоятельной. Они позволяют свету реагировать на присутствие людей, движение или уровень естественного освещения.
Например, в коридоре свет может включаться при движении. В офисе — поддерживать комфортный уровень освещённости с учётом дневного света. В технической зоне — работать только тогда, когда там есть человек.
Датчики особенно полезны там, где важно снизить лишние действия пользователя и сделать эксплуатацию объекта более рациональной.
Источники питания и расширители шины DALI
Чтобы устройства могли обмениваться командами, шина DALI должна быть правильно запитана. Для этого используют источники питания шины DALI.
На крупных объектах может возникнуть необходимость расширить систему, увеличить количество линий или обеспечить устойчивую работу на большем расстоянии. В таких случаях применяют расширители, повторители и другие инфраструктурные устройства.
Эти элементы часто остаются «за кадром», но именно они помогают системе работать стабильно.
Настройка и диагностика шины DALI
Даже хорошо спроектированная система требует грамотной пусконаладки. Нужно найти устройства на шине, выполнить адресацию, проверить группы, настроить сценарии и убедиться, что всё работает корректно.
Для этого используют оборудование для настройки и диагностики шины DALI. Например, DALI USB позволяет подключиться к линии, выполнить первичную настройку, посмотреть состояние устройств и упростить поиск ошибок.
Диагностика особенно важна на реальных объектах, где есть сроки, разные подрядчики, сложная проводка и необходимость быстро понять, почему система работает не так, как ожидалось.
Почему диагностика DALI важна для эксплуатации
Пусконаладка — это только начало жизни объекта. Через несколько месяцев или лет могут появиться новые задачи: добавить устройства, изменить группы, проверить неисправность, обновить сценарии или найти нестабильный участок линии.
Если система диагностируется, её проще обслуживать. Это экономит время интегратора, снижает количество ручных проверок и помогает быстрее возвращать объект в нормальный режим работы.
Как правильно проектировать систему управления освещением DALI
Хорошая DALI-система начинается не с выбора конкретного устройства, а с понимания задачи объекта.
Перед подбором оборудования стоит определить:
— какие зоны освещения есть на объекте;
— какие группы светильников нужно выделить;
— где требуется диммирование;
— где достаточно релейного управления;
— какие сценарии нужны пользователям;
— будут ли датчики, панели и кнопки;
— нужна ли интеграция с другими системами;
— как система будет обслуживаться после запуска.
После этого можно переходить к выбору контроллеров, диммеров, реле, источников питания, модулей ввода и оборудования для диагностики.
Такой подход снижает риск ошибок и помогает собрать систему, которая будет удобна не только на этапе запуска, но и в эксплуатации.
Устройства DALI INBRIGHT для систем управления освещением
INBRIGHT разрабатывает и производит устройства DALI для систем управления освещением. В каталоге представлены контроллеры, диммеры, реле, LED-драйверы, источники питания шины DALI, кнопочные модули, панели управления, датчики, расширители и оборудование для настройки и диагностики.
Мы смотрим на DALI не только как на протокол, а как на практический инструмент для проектировщиков, интеграторов, монтажников и специалистов по эксплуатации.
Для нас важно, чтобы устройство было не просто технически корректным, а удобным на реальном объекте: в проекте, при подключении, во время пусконаладки и при дальнейшей работе системы.
Итог: DALI-система должна быть понятной, гибкой и обслуживаемой
Система управления освещением DALI — это не набор случайных устройств, а продуманная архитектура.
Контроллер задаёт логику. Диммеры управляют яркостью. Реле включают и отключают нагрузки. Модули ввода подключают кнопки и сухие контакты. Датчики помогают автоматизировать работу света. Источники питания и расширители поддерживают инфраструктуру шины. Оборудование для диагностики помогает запускать и обслуживать систему.
Когда все эти элементы подобраны правильно, освещение становится управляемым, гибким и предсказуемым.
Если вы проектируете систему DALI, подбираете оборудование для объекта или хотите проверить архитектуру решения, специалисты INBRIGHT помогут подобрать устройства под вашу задачу.
